उत्पाद का विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: ZHICHENG
प्रमाणन: ISO
मॉडल संख्या: जेडसीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $13.20/sets 1-99 sets
पैकेजिंग विवरण: Inner: plastic film, then put into carton case. आंतरिक: प्लास्टिक की फिल्म, फिर दफ़्ती माम
आपूर्ति की क्षमता: 15000 सेट/सेट प्रति माह
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged/vulcanization |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |

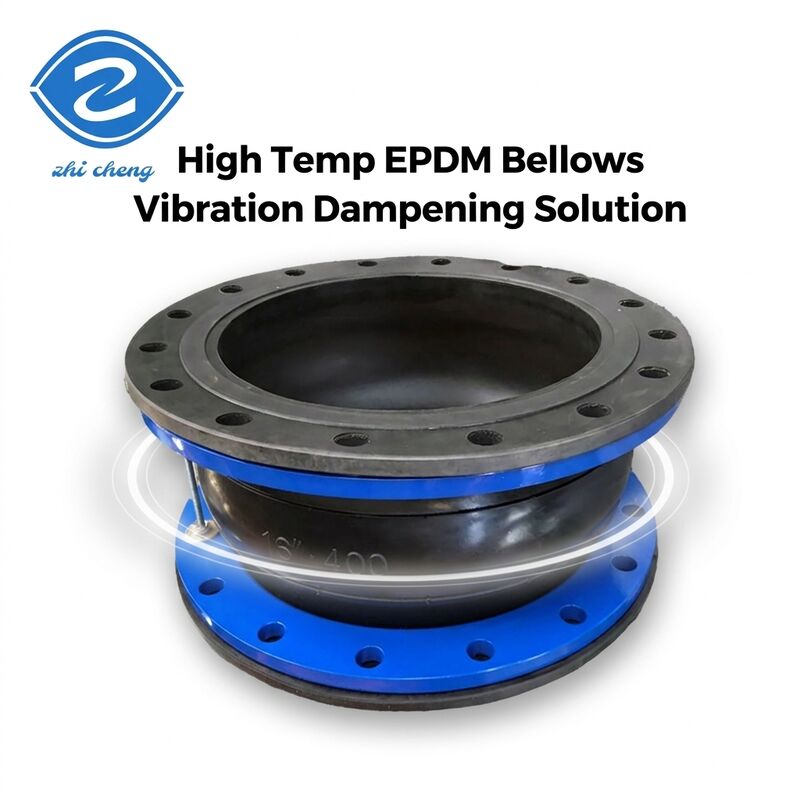

Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
Working Temperature: |
-15℃-80℃(in special -30℃-150℃) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
Flange material: |
Carbon steel galvanized,Stainless steel etc. |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged/vulcanization |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |
Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
Working Temperature: |
-15℃-80℃(in special -30℃-150℃) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
Flange material: |
Carbon steel galvanized,Stainless steel etc. |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
|
रबड़ के जोड़ की सामग्री
|
|
|
||
|
नहीं.
|
नाम
|
सामग्री
|
||
|
1
|
बाहरी/आंतरिक रबर
|
NR, NBR, EPDM, SBR, BR आदि
|
||
|
2
|
आकार
|
DN25-DN3000
|
||
|
3
|
फ्रेम
|
नायलॉन कार्ड कपड़े
|
||
|
3
|
दबाव वाली अंगूठी
|
स्टील के तार का तार
|
||
|
5
|
फ्लैंज
|
Q235 कार्बन स्टील, 304 स्टेनलेस स्टील आदि
|
||
|
-15°C ~ +80°C (-30°C ~ +150°C विशेष)
|
|
|
|||
|
लागू मीडिया
|
हवा,संपीड़ित हवा,पानी,समुद्र जल,गर्म पानी,तेल,एसिड और क्षार आदि
|
|
|
||
|
रबर जोड़ का मुख्य संयोजक आयाम
|
|
|
|
|
|
|
||||||
|
नाममात्र व्यास ((DN)
|
|
लम्बाई
|
अक्षीय विस्थापन
|
|
क्षैतिज विस्थापन
|
झुकने का कोण
|
||||||
|
मिमी
|
इंच
|
विस्तार ((मिमी)
|
संपीड़न ((मिमी)
|
मिमी
|
मिमी
|
(a1+a2)°
|
||||||
|
32
|
1 और 1/4
|
95
|
6
|
9
|
9
|
15°
|
||||||
|
40
|
1 और 1/2
|
95
|
6
|
10
|
9
|
15°
|
||||||
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
||||||
|
65
|
2 और 1/2
|
115
|
7
|
13
|
11
|
15°
|
||||||
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
||||||
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
||||||
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
||||||
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
||||||
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
||||||
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
||||||
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
||||||
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
700
|
28
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
800
|
32
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
900
|
36
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
1000
|
40
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1200
|
48
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1400
|
56
|
350
|
20
|
28
|
26
|
15°
|
||||||
|
1600
|
64
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
1800
|
72
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
2000
|
80
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2200
|
88
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2400
|
96
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2600
|
104
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
2800
|
112
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
3000
|
120
|
500
|
25
|
35
|
30
|
10°
|
||||||
|
रबर जोड़ों की तकनीकी शर्तें
|
|
|
|
|||
|
प्रकार
|
1
|
2
|
3
|
|||
|
कामकाजी दबाव ((किलोग्राम f/cm2)
|
1.0(10)
|
1.6(16)
|
2.5 ((25)
|
|||
|
धमाका दबाव ((Kg f/cm2)
|
2.0(20)
|
3.0(30)
|
4.5 ((45)
|
|||
|
वैक्यूम मान ((mmHg)
|
2.0(20)
|
86.7 ((650)
|
100(750)
|
|||
|
लागू तापमान
|
|
|||||
