उत्पाद का विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: ZHICHENG
मॉडल संख्या: जेडसीएफ-310
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $16.90/pieces 10-98 pieces
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |

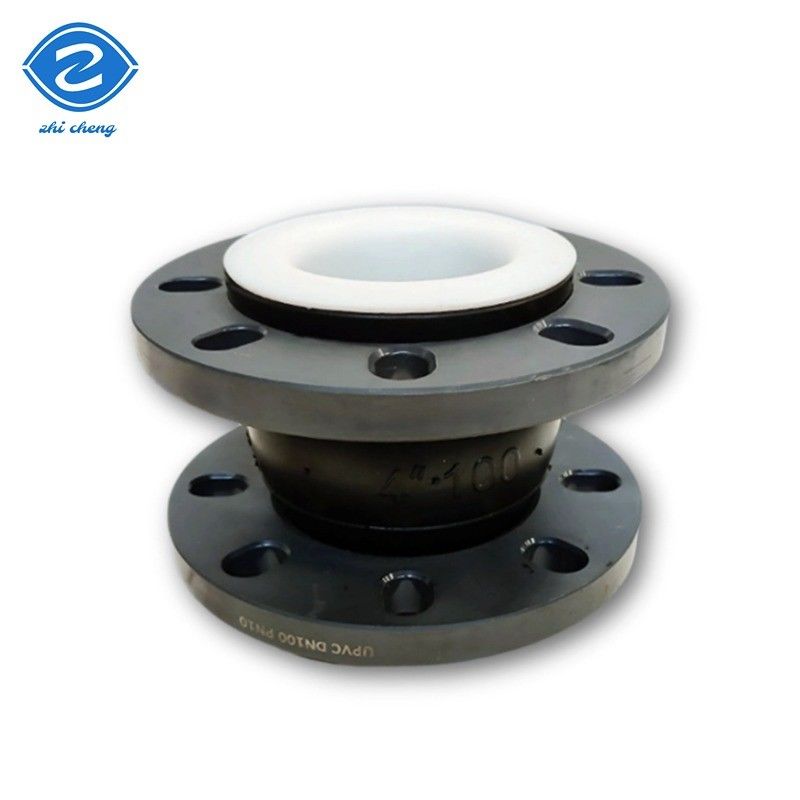

Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Line type: |
Flange end or thread end |
Flange standard: |
DIN, BS, JIS, ANSI |
Applicable temperature: |
-15~80℃(Special -30~150℃) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Working pressure: |
6-40bars |
Test pressure: |
1.5 times of working pressure |
Explosion pressure: |
2 times of working pressure |
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Line type: |
Flange end or thread end |
Flange standard: |
DIN, BS, JIS, ANSI |
Applicable temperature: |
-15~80℃(Special -30~150℃) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Working pressure: |
6-40bars |
Test pressure: |
1.5 times of working pressure |
Explosion pressure: |
2 times of working pressure |
रबर विस्तार जोड़ों में आंतरिक और बाहरी रबर, कॉर्ड परत और स्टील तार स्ट्रैंड होते हैं,
जो ज्वालामुखीकृत होते हैं और फिर समानांतर जोड़ों के धातु के फ्लैंग्स या ढीले आस्तीन के साथ संयुक्त होते हैं।
इसका व्यापक रूप से विभिन्न पाइपलाइन प्रणालियों में प्रयोग किया जाता है।
रबर विस्तार जोड़ों चार दिशाओं में आंदोलन के लिए अनुमति देते हैं, और वे सिंथेटिक से ढाला जाता है
रबर और नायलॉन कॉर्ड, और यह कंपन और शोर को कम कर सकता है, और थर्मल क्षतिपूर्ति कर सकता है
तापमान परिवर्तन के कारण होने वाला विस्तार और संकुचन।
| नहीं | नाम | सामग्री |
| 1 | बाहरी/आंतरिक रबर | एनआर, ईपीडीएम, एनबीआर, नियोप्रीन आदि। |
| 2 | फ्रेम | नायलॉन कॉर्ड का कपड़ा |
| 3 | दबाव वाली अंगूठी | स्टील के तार का तार |
| 4 | फ्लैंज | जस्ती कार्बन स्टील, पेंट डक्टिल आयरन, स्टेनलेस स्टील आदि |
| संचालन की स्थिति | |
| कार्य तापमान | -15°C~80°C(-30°C~150°C) |
| कामकाजी दबाव | 6-40बार ((PN6-PN40) |
| परीक्षण दबाव | 1कामकाजी दबाव का 5 गुना |
| विस्फोट दबाव | कामकाजी दबाव का 2 गुना |
| लागू मीडिया | वायु, जल, सीवेज, समुद्री जल, अम्ल, क्षार, तेल आदि। |
|
मुख्य कनेक्शन आयाम |
|||||||
|
नाममात्र व्यास |
लम्बाई (मिमी) |
अक्षीय विस्थापन |
क्षैतिज गति (मिमी) |
झुकने का कोण (a1+a2)° |
विशेष लंबाई (मिमी) |
||
|
मिमी |
इंच |
संपीड़न (मिमी) |
विस्तार (मिमी) |
||||
|
32 |
एक चौथाई |
95 |
9 |
6 |
9 |
15° |
130/150/200 |
|
40 |
1 1/2 |
95 |
10 |
6 |
9 |
15° |
130/150/200 |
|
50 |
2 |
105 |
10 |
7 |
10 |
15° |
130/150/200 |
|
65 |
ढाई |
115 |
13 |
7 |
11 |
15° |
130/150/200 |
|
80 |
3 |
135 |
15 |
8 |
12 |
15° |
130/150/200 |
|
100 |
4 |
150 |
19 |
10 |
13 |
15° |
130/200 |
|
125 |
5 |
165 |
19 |
12 |
13 |
15° |
130/150/200 |
|
150 |
6 |
180 |
20 |
12 |
14 |
15° |
130/150/200 |
|
200 |
8 |
210 |
25 |
16 |
22 |
15° |
130/150/200 |
|
250 |
10 |
230 |
25 |
16 |
22 |
15° |
130/150/200 |
|
300 |
12 |
245 |
25 |
16 |
22 |
15° |
130/150/200 |
|
350 |
14 |
255 |
25 |
16 |
22 |
15° |
130/150/200 |
|
400 |
16 |
255 |
25 |
16 |
22 |
15° |
130/150/200 |
|
450 |
18 |
255 |
25 |
16 |
22 |
15° |
200 |
|
500 |
20 |
255 |
25 |
16 |
22 |
15° |
200 |
|
600 |
24 |
260 |
25 |
16 |
22 |
15° |
300 |
(नोट: आकार सीमा से DN25-3000 सभी उपलब्ध हैं, विशेष आकार और लंबाई भी हो सकता है
अनुकूलित किया जाना
कृपया सटीक आंकड़ों के लिए हमसे संपर्क करें।
ZHICHENG एक सख्त गुणवत्ता नियंत्रण प्रणाली है, मानक उत्पादन प्रक्रिया, मानकीकृत
कारखाना परीक्षण का अर्थ यह सुनिश्चित करना है कि प्रत्येक उत्पाद ग्राहक की आवश्यकताओं को पूरा करे,
और प्रदान करना
उच्च गुणवत्ता वाले उत्पादों के साथ ग्राहकों।
| पैकेजिंग |
1.आंतरिक पैकेजः कार्डबोर्ड के साथ प्लास्टिक की फिल्म. |
जब ग्राहक स्थापित करता है, हम स्थापना निर्देश, स्थापना नोट्स और
रखरखाव निर्देश. और यह DN1800 रबर विस्तार जोड़ की स्थापना तस्वीर है.
कृपया उत्पादों के बारे में अधिक जानकारी के लिए हमसे संपर्क करने के लिए यहां क्लिक करें।
हम आपको गुणवत्तापूर्ण सेवा और उत्पाद प्रदान करने के लिए अपनी पूरी कोशिश करेंगे।
प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम रबर विस्तार जोड़ों, धातु विस्तार जोड़ों, लचीला होज़, विघटन जोड़ों के निर्माता हैं,
ट्रिमर जोड़ों, फ्लैंज एडाप्टर और फ्लैंज के साथ 30 से अधिक वर्षों का अनुभव।
प्रश्न: क्या आपके पास कैटलॉग है?
उत्तर: हाँ, हम करते हैं। कृपया मुझे अपना ईमेल या इंस्टेंट मैसेंजर बताएं और हम आपको हमारी सूची भेज देंगे।
प्रश्न: क्या आप चित्र और तकनीकी जानकारी प्रदान कर सकते हैं?
एकः हाँ, हमारे विशेषज्ञ तकनीकी विभाग डिजाइन और चित्र और तकनीकी डेटा की आपूर्ति करेगा।
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या वे निःशुल्क हैं या आप उनके लिए शुल्क लेते हैं?
एकः हाँ, हम निः शुल्क नमूने प्रदान कर सकते हैं, लेकिन परिवहन लागत ग्राहक द्वारा वहन की जाती है।
प्रश्न: क्या उत्पादों का निर्माण ग्राहक की आवश्यकताओं के अनुसार किया जा सकता है?
एकः हाँ, उपरोक्त विनिर्देश मानक विनिर्देश हैं और हम आवश्यकता के अनुसार डिजाइन और निर्माण कर सकते हैं।
अब कीमत और पैकिंग, शिपिंग और छूट के बारे में अधिक जानकारी के लिए हमसे संपर्क करें!
